4. ブレッドボードでテスト

ブレッドボードでテストします。「定電流ダイオード」−「LED」−「LED」の直列回路を並列で何個か繋げます。とりあえずLED6個でテストします。

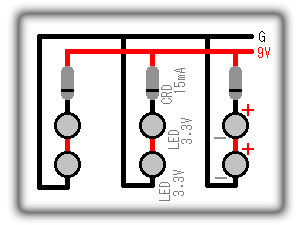

回路図？はこんな感じ。

電源ON！

テストOKですね。

電　　源	9V/1.1A
定電流ダイオード	E-153/15mA(12mA-18mA)/4.3V
L　E　D	3.0V-3.3V/20mA/2000mcd

電源が1.1A(1100mA)なので繋げられるLEDは「1100÷15＝73.33333...」なので73個までOKということになります。 74個以上繋げても光りますが全体的に2000mcdの明るさは出なくなるはずです。未確認ですが。。。

LED2個、定電流ダイオード1個を直列で繋げてるので電圧は「3.3V+3.3V+4.3V＝10.9V」となり電源の9Vをオーバーしてるので光らないはずですが ばっちり光りました。なぜだかわかりませんが。。。LED1個+定電流ダイオード1個の場合と明るさはほとんど変わらなかったのでLED2個+定電流ダイオード1個の設定にしました。 勉強不足で詳しいことはわかりませんが、まぁ光ってるのでいいんじゃないかと思います。

5. 手書きで回路を作成

まずはえんぴつで下書きをします。LEDの間隔は約5mmに設定しました。

ZEBRAマッキー青で書きます。LEDは54個設置できました。先ほどパソコンで書いた回路とちょっと違います。定電流ダイオードの部分を変更しました。

かなり小さな文字を書きました。綺麗に溶けてくれるか不安ですがエッチングが楽しみです。

6. 穴空け

コレットチャックに取り付けます。定電流ダイオードの穴は0.7mmを使用します。LEDは0.9mm、基盤固定用の穴は1.5mmにしました。

電動ドリルに取り付けて銅箔の方からドリルを入れます。ベーク側からやると失敗するかも。ドリルが細いので力を入れすぎると簡単に折れそうです。

ピックのような物でセンターポンチを当ててからドリルを入れた方がいいです。

電子パーツ側はこんな感じです。
